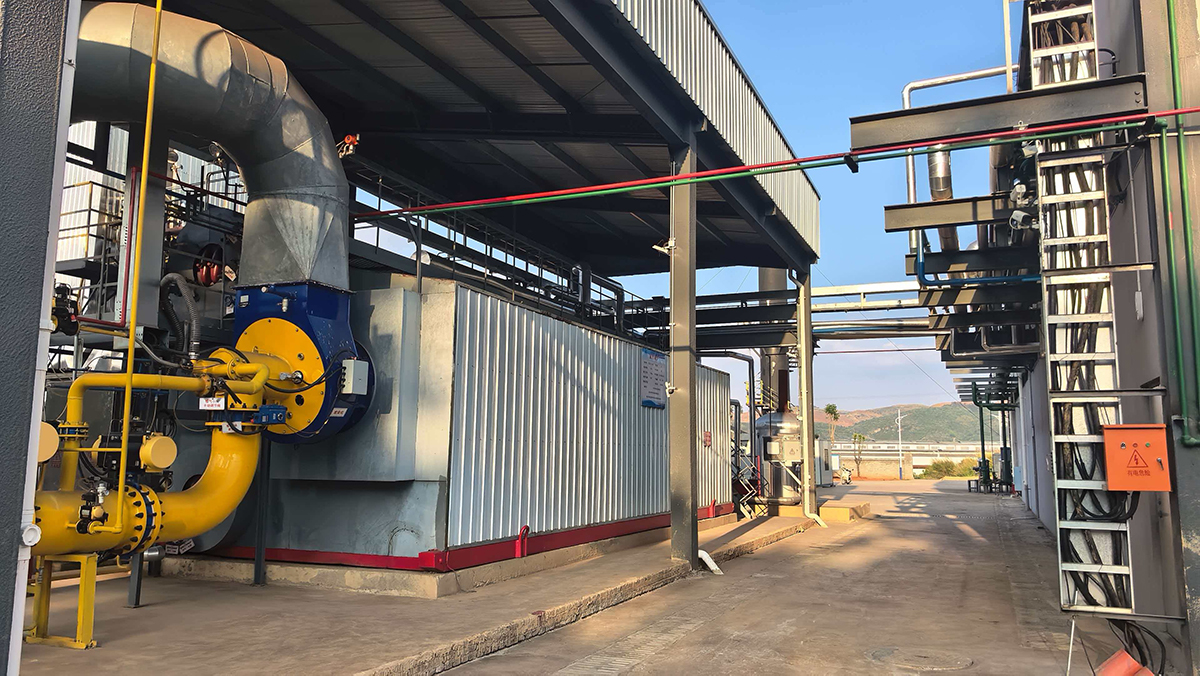

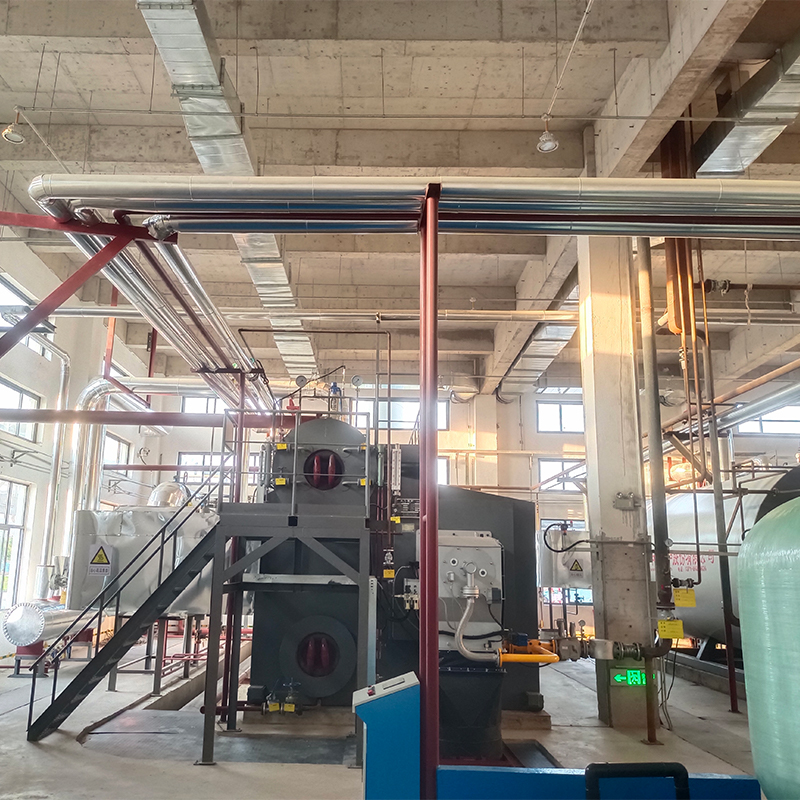

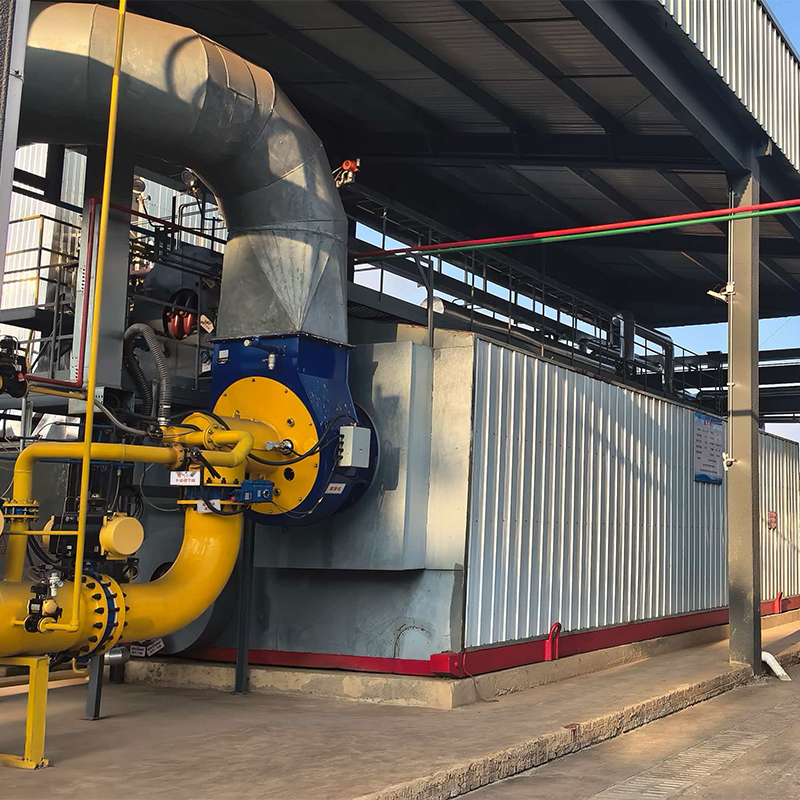

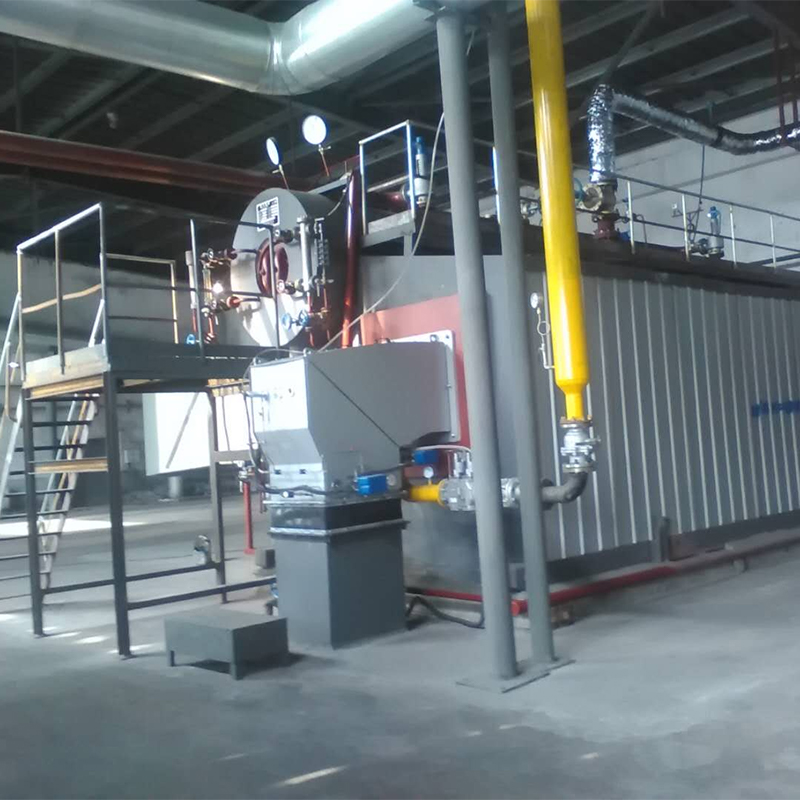

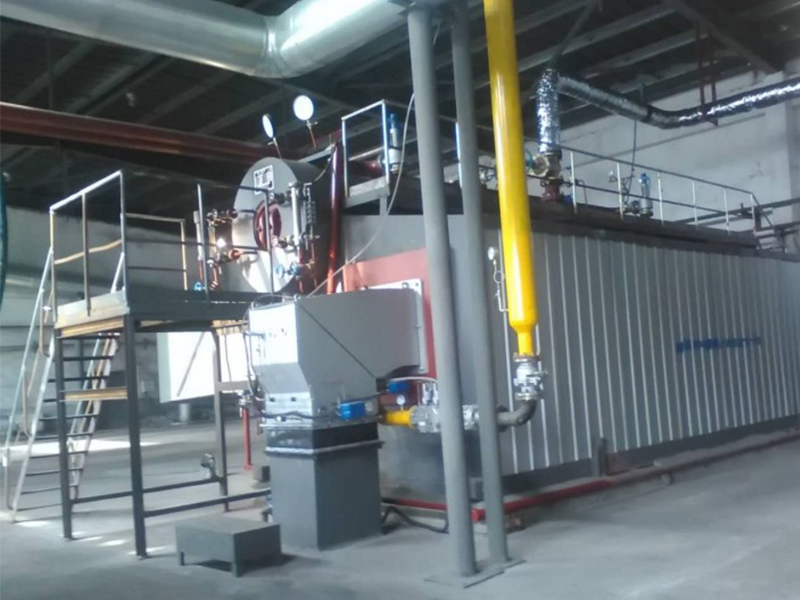

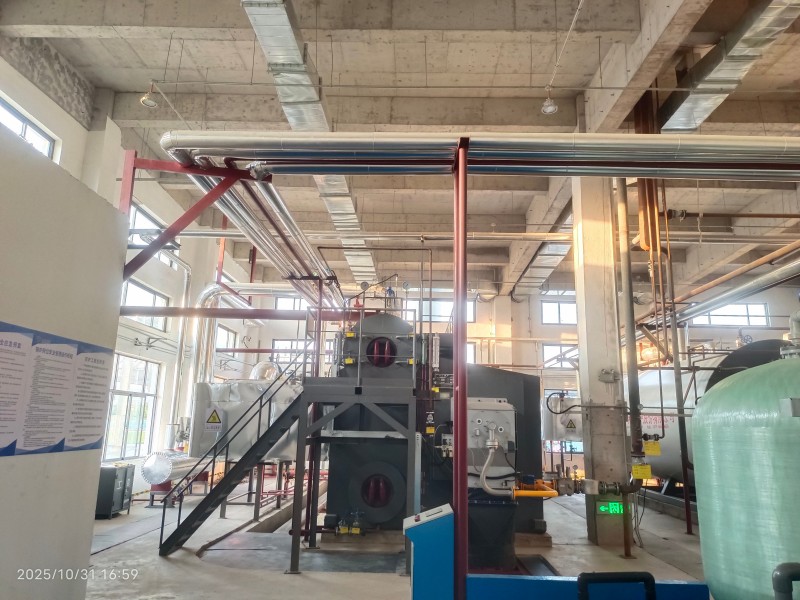

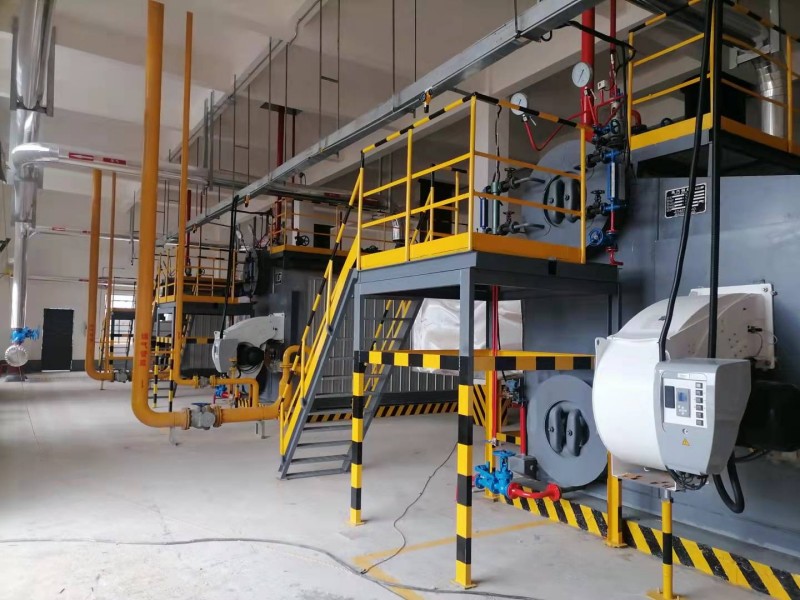

Котлы на жидком и газообразном топливе типа SZS
Котёл данного типа имеет популярную в международной практике трёхходовую конструкцию; камера сгорания выполнена с увеличенным объёмом, что обеспечивает более полное сгорание.
Описание
маркер
Основные эксплуатационные характеристики
1. Котёл данного типа имеет популярную в международной практике трёхходовую конструкцию; камера сгорания выполнена с увеличенным объёмом, что обеспечивает более полное сгорание.
2. Применена современная конструкция волнистой жаротрубной камеры, которая увеличивает площадь поверхности нагрева и обеспечивает свободное температурное расширение жаротрубной камеры при нагреве.
3. Дымогарные трубы выполнены с винтовой структурой, что интенсифицирует теплообмен.
4. Котёл выполнен по конструкции с мокрым задним днищем, все стыковые сварные швы — с отбортовкой кромок, высокая надёжность, низкие затраты на ремонт.
5. Предусмотрены различные защитные функции: от превышения температуры, превышения давления, недостатка воды, обнаружения утечек, погасания факела и др.; работа котла безопасна и надёжна.
6. Передняя и задняя дымовые коробки выполнены цельными, на дымовой коробке имеются двустворчатые дверцы; такая конструкция обладает целостностью, красивым и презентабельным видом, лёгкостью открывания при ремонте.
7. Применены новые двухступенчатые экономайзер и конденсатор с винтовыми рёбрами из стали ND, что увеличивает площадь поверхности нагрева, уменьшает объём экономайзера и делает его конструкцию компактной.
8. Двухступенчатые экономайзеры последовательно соединены при атмосферном давлении, что снижает водную коррозию, продлевает срок службы, снижает электропотребление; при коррозионном повреждении корпуса экономайзера его замена удобна.
9. Котёл данной модели имеет высокий тепловой КПД, стабильную производительность и высокую адаптивность к нагрузке.
10. Применена блочная конструкция, что позволяет эффективно сократить срок монтажа.
Таблица параметров конденсационных паровых котлов серии SZS на газообразном топливе
| Модель Ед. изм. Параметр |
Ед. изм. | SZS10 | SZS15 | SZS20 | SZS25 | SZS30 | SZS35 | SZS40 | SZS50 | SZS65 | SZS75 | SZS100 | SZS110 |
| Номинальная паропроизводительность | т/ч | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 | 100 | 110 |
| Номинальное рабочее давление | МПа | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 |
| Номинальная температура пара | °C | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 |
| Температура питательной воды | °C | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 |
| Площадь поверхности нагрева — собственно котла | м² | 205,56 | 216,84 | 271,5 | 285,24 | 392,34 | 436,12 | 450,2 | 570,48 | 682 | 885,58 | 1025 | 1047 |
| Площадь поверхности нагрева — экономайзера | м² | 132,2 | 273,6 | 411,2 | 504,8 | 471,2 | 471,2 | 610,6 | 1311,8 | 708,94 | 797,3 | 872 | 1004 |
| Площадь поверхности нагрева — конденсатора | м² | 62,8 | 101,1 | 134,7 | 168,3 | 252,4 | 252,4 | 458 | 500,3 | 607,7 | 607,7 | 697 | 761,3 |
| Пробное топливо | — | ||||||||||||
| Расход топлива — природный газ | м³/ч | 720 | 1080 | 1440 | 1800 | 2160 | 2520 | 2880 | 3600 | 4680 | 5400 | 7200 | 7920 |
| Расход топлива — лёгкое топливо | кг/ч | 620 | 930 | 1240 | 1550 | 1860 | 2170 | 2480 | 3100 | 4030 | 4650 | 6200 | 6820 |
| Тепловой КПД | % | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 |
| Максимальная транспортная масса | т | 40 | 45 | 50,6 | 60 | 68,2 | 73,6 | 80,4 | Отдельные узлы 14 | Отдельные узлы 14 | Отдельные узлы 14 | Отдельные узлы 15 | Отдельные узлы 15 |
| Максимальные транспортные габариты | м | 7,87/3,40/3,40 | 8,90/3,90/4,00 | 8,90/3,90/4,00 | 10,50/4,12/4,15 | 10,50/4,30/4,23 | 11,30/4,30/4,23 | 12,33/4,40/4,53 | 15,53/4,40/4,53 | 11,50/1,50/1,80 | 12,00/1,50/1,80 | 13,00/1,50/1,80 | 13,00/1,50/1,80 |
Таблица параметров конденсационных водогрейных котлов серии SZS на газообразном топливе
| Модель Ед. изм. Параметр |
Ед. изм. | SZS7-1.0/ 115/70-Y.Q |
SZS10.5-1.0/ 115/70-Y.Q |
SZS14-1.25/ 115/70-Y.Q |
SZS17.5-1.25/ 115/70-Y.Q |
SZS21-1.25/ 130/70-Y.Q |
SZS29-1.25/ 130/70-Y.Q |
SZS46-1.6/ 130/70-Y.Q |
SZS58-1.6/ 130/70-Y.Q |
SZS70-1.3/ 130/70-Y.Q |
SZS116-1.6/ 130/70-Y.Q |
| Номинальная теплопроизводительность | МВт | 7 | 10,5 | 14 | 17,5 | 21 | 29 | 46 | 58 | 70 | 116 |
| Номинальное рабочее давление | МПа | 1 | 1 | 1,25 | 1,25 | 1,25 | 1,25 | 1,6 | 1,6 | 1,6 | 1,6 |
| Номинальная температура воды на выходе | °C | 115 | 115 | 115 | 115 | 130 | 130 | 130 | 130 | 130 | 130 |
| Номинальная температура воды на входе | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Площадь поверхности нагрева — собственно котла | м² | 168 | 220 | 245,3 | 284,4 | 394,75 | 428,1 | 4065,9 | 1225,7 | 1408,4 | 6164,8 |
| Площадь поверхности нагрева — конденсатора | м² | 164 | 306 | 527 | 645,1 | 738,3 | 990,8 | 985,3 | 1292,5 | 1642,1 | 1830 |
| Пробное топливо | — | Природный газ, биогаз, коксовый газ, лёгкое топливо, метанол, биодизель и др. | |||||||||
| Расход природного газа | м³/ч | 720 | 1080 | 1440 | 1800 | 2160 | 2980 | 4680 | 5760 | 7200 | 11880 |
| Тепловой КПД | % | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 |
| Максимальная транспортная масса | т | 42 | 48 | 52,5 | 57,5 | 65 | 72,5 | Отдельные узлы 12,6 | Отдельные узлы 13,8 | Отдельные узлы 16 | Отдельные узлы 20 |
| Максимальные транспортные габариты | м | 7,873,403,24 | 8,853,853,93 | 8,513,853,75 | 9,313,773,75 | 10,104,134,15 | 11,904,134,15 | 11,00*φ1,46 | 11,10*φ1,46 | 12,00*φ1,66 | 12,50*φ1,66 |
