Термомасляные котлы
Котлы с органическим теплоносителем серии YYW представляют собой блочные котлы с принудительной циркуляцией на жидком (газообразном) топливе. Корпус котла данной серии имеет компактную конструкцию поверхностей нагрева; поверхности нагрева состоят из плотно расположенных внутренних и наружных дисковых змеевиков: внутренний змеевик является радиационной поверхностью нагрева, наружная поверхность наружного и внутреннего змеевиков образует конвективную поверхность нагрева.
Описание
маркер

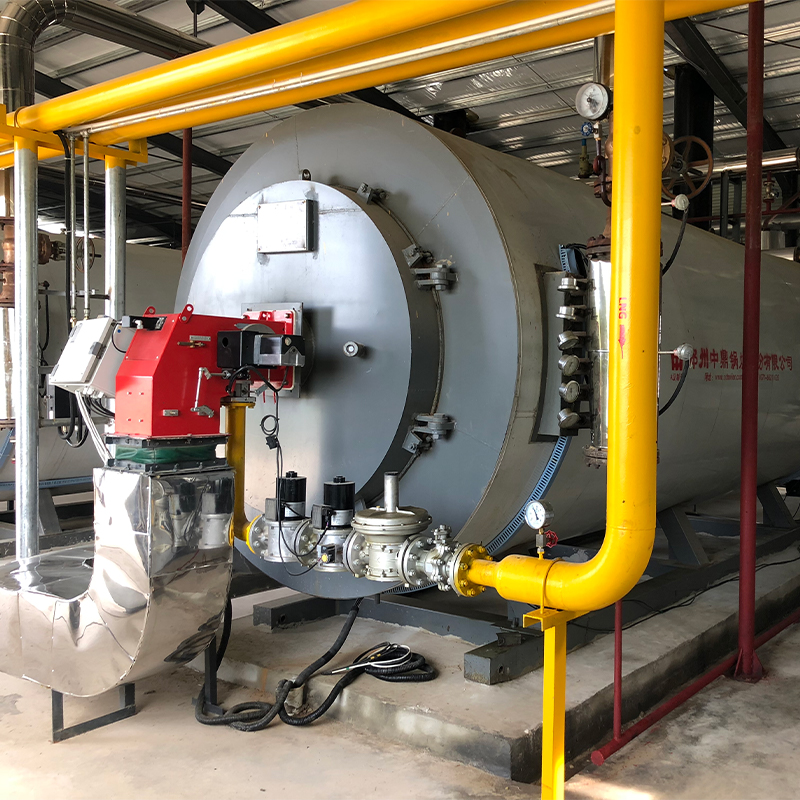

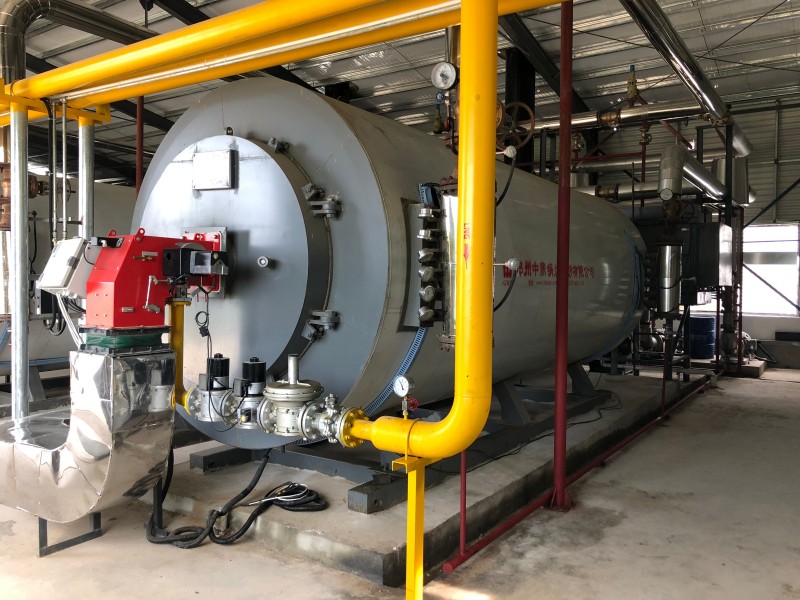

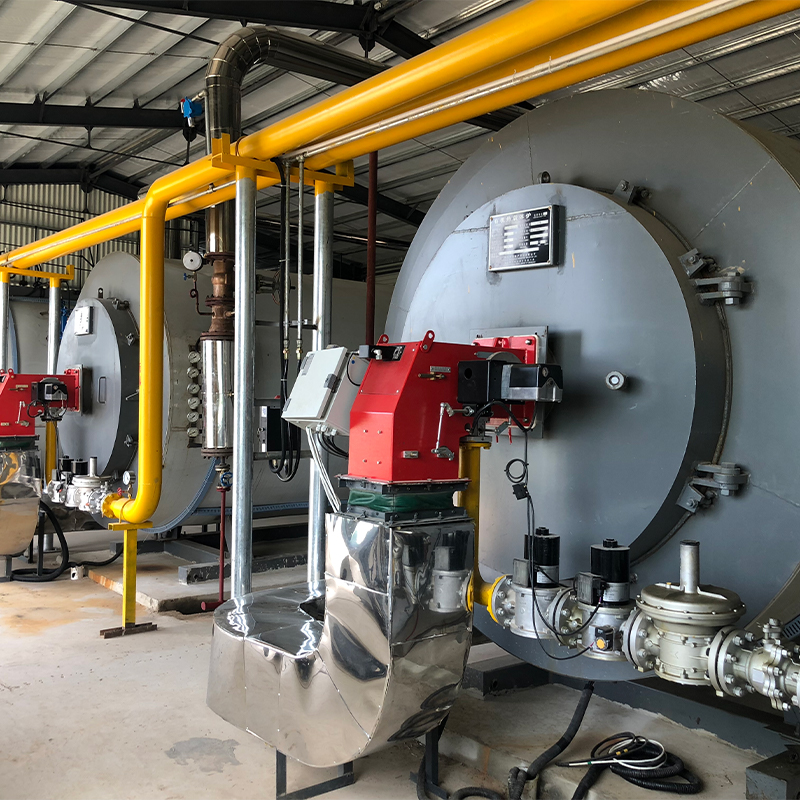

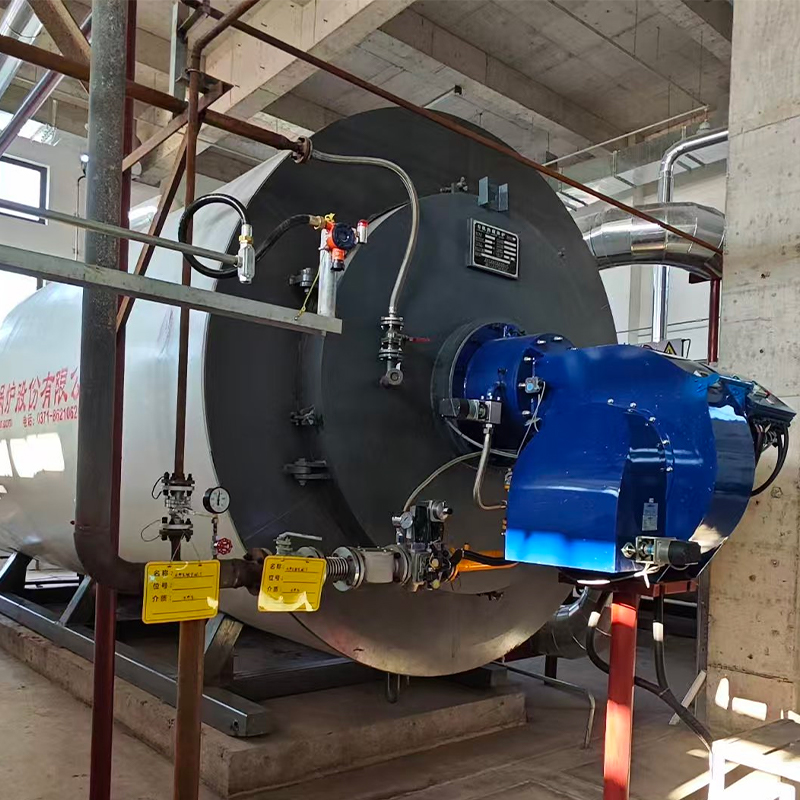

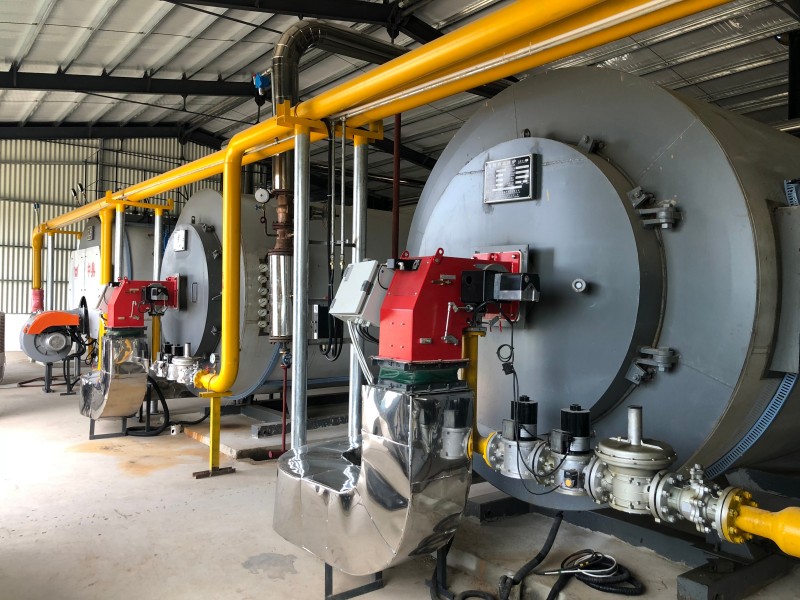

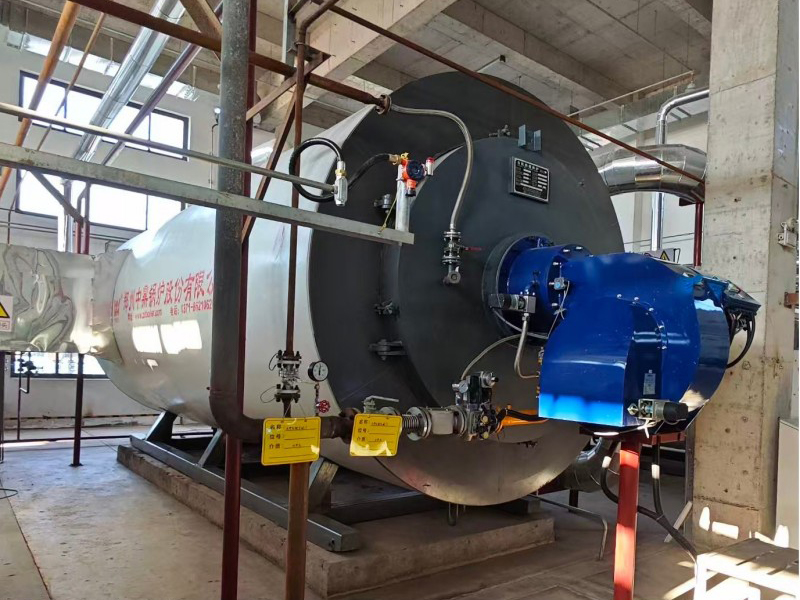

Горизонтальный котёл с органическим теплоносителем серии YYW на газообразном топливе
Котлы с органическим теплоносителем серии YYW представляют собой блочные котлы с принудительной циркуляцией на жидком (газообразном) топливе. Корпус котла данной серии имеет компактную конструкцию поверхностей нагрева; поверхности нагрева состоят из плотно расположенных внутренних и наружных дисковых змеевиков: внутренний змеевик является радиационной поверхностью нагрева, наружная поверхность наружного и внутреннего змеевиков образует конвективную поверхность нагрева. После полного сгорания топлива в камере сгорания и поглощения большей части тепла радиационной поверхностью нагрева высокотемпературные дымовые газы поступают в конвективную поверхность нагрева для теплообмена, после чего низкотемпературные дымовые газы от выходного патрубка котла направляются в дымовую трубу и выбрасываются в атмосферу.
Принцип работы и применение газового термомасляного котла
1. Принцип газового термомасляного котла: в качестве топлива используются горючий газ, мазут, лёгкое топливо или горючая жидкость; термомасло служит теплоносителем; с помощью циркуляционного масляного насоса осуществляется принудительная жидкофазная циркуляция; после передачи тепловой энергии теплопотребляющему оборудованию теплоноситель возвращается на повторный нагрев; прямоточный специальный промышленный котёл.
2. Области применения газового термомасляного котла: широко применяется в таких отраслях, как нефтехимическая промышленность, текстильная промышленность, печать и крашение, производство пластмасс, резины, пищевая промышленность, деревообработка, нагрев битума, производство картонных коробок, обезвоживание овощей, сушка лакокрасочных покрытий, сушка литейных песчаных форм и др., а также для запекания, пропаривания, формования, плавления и сушки при температуре ≤320 °C.
Особенности газового термомасляного котла
1. Высокая эффективность: горизонтальная трёхходовая конструкция, баланс между объёмом пламени горелки и площадью поверхности теплообмена обеспечивает оптимальную температуру дымовых газов на выходе из газохода; сверхтолстый теплоизоляционный слой сводит теплопотери котла к минимуму.
2. Безопасность: утолщённые жаропрочные стальные трубы котла являются гарантией безопасности котла; автоматическая программа розжига, автоматическое управление горением, автоматический контроль факела и сигнализация, контроль и сигнализация превышения температуры и давления делают котёл ещё безопаснее.
3. Длительный срок службы: рациональная конструкция котла, скорость потока горячего масла и общая однородность скорости потока гарантируют, что трубы котла не подвергнутся разрыву из-за закоксовывания; это обеспечивает как безопасность котла, так и продлевает срок службы масла.
4. Один котёл — несколько температур: по требованию заказчика один котёл может одновременно выдавать два или более потоков термомасла с различными температурами.
5. Блочная поставка: в соответствии с требованиями пользователя для различных условий применения всё оборудование монтируется вместе и поставляется в собранном виде.
6. Горизонтальная конструкция, удобство эксплуатации: горизонтальный котёл имеет аккуратный и презентабельный внешний вид, прост и удобен в эксплуатации.
7. Без обслуживающего персонала: централизованное управление контроллером объединяет автоматический контроль, регулирование, блокировки и сигнализацию; работа котла не требует постоянного присутствия оператора.
Характеристики газового термомасляного котла
1. Удобство монтажа: достаточно установить котёл на фундамент, срок монтажа короткий.
2. В поверхностях нагрева применены плотно расположенные дисковые змеевики; достаточная компоновка поверхностей нагрева снижает тепловую нагрузку на поверхность труб, повышая безопасность использования термомасла.
3. Топливо сжигается в камере сгорания под избыточным давлением, что облегчает воспламенение, обеспечивает более полное сгорание и лучше повышает тепловой КПД котла.
4. Компактная конструкция котла значительно экономит площадь котельной.
5. В хвостовой части котла установлены воздухоподогреватель и конденсатор, снижающие температуру уходящих газов и повышающие тепловой КПД котла.
Таблица параметров горизонтальных котлов с органическим теплоносителем серии YYW на жидком и газообразном топливе
| Модель | YYW-120YQ | YYW-240YQ | YYW-350YQ | YYW-500YQ | YYW-700YQ | YYW-1000YQ | YYW-1200YQ | YYW-1400YQ | YYW-1800Y | YYW-2100YQ | YYW-2400YQ | YYW-3000YQ | YYW-4100YQ | YYW-4700YQ | YYW-5800YQ | YYW-6000YQ | YYW-7000YQ |
| Номинальная тепловая мощность (кВт) | 120 | 240 | 350 | 500 | 700 | 1000 | 1200 | 1400 | 1800 | 2100 | 2400 | 3000 | 4100 | 4700 | 5800 | 6000 | 7000 |
| Тепловой КПД (%) | 88,5 | 88,5 | 89 | 91 | 92 | 91 | 91 | 91 | 92 | 92 | 92 | 92 | 85 | 85 | 85 | 95 | 95 |
| Расчётное давление (МПа) | 1,3 | 1,3 | 1,3 | 1,3 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Рабочее давление (МПа) | 1 | 1 | 1 | 1 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Максимальная рабочая температура (°C) | 300 | 300 | 300 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
| Объём органического теплоносителя в котле (м³) | 0,1 | 0,15 | 0,25 | 0,3 | 0,5 | 0,8 | 1 | 1,1 | 1,18 | 1,7 | 1,85 | 3,94 | 3,2 | 4,2 | 4,5 | 4,7 | 5 |
| Расход циркулирующего теплоносителя (м³/ч) | 9,6 | 19,3 | 28,1 | 31,5 | 56,2 | 75,6 | 75,6 | 88,2 | 96,7 | 112,8 | 151,2 | 189 | 200 | 246,8 | 300 | 320 | 380 |
| Диаметр присоединительных патрубков (DN) | 65 | 65 | 80 | 80 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 |
| Габаритные размеры | 1600 | 1930 | 2110 | 2208 | 3240 | 3300 | 3830 | 4145 | 4607 | 5017 | 5083 | 5983 | 6300 | 7285 | 7000 | 7500 | 8450 |
| 1020 | 1230 | 1390 | 1390 | 1470 | 1670 | 1770 | 1900 | 2000 | 2050 | 2200 | 2420 | 2800 | 2570 | 3100 | 2900 | 2960 | |
| 1520 | 1868 | 2055 | 2055 | 2260 | 2586 | 2587 | 2786 | 3045 | 3080 | 3180 | 3404 | 3300 | 3760 | 3600 | 3370 | 3893 | |
| Справочная масса (т) | 1,6 | 2,3 | 2,8 | 3,2 | 4,1 | 5,6 | 7,3 | 8,3 | 8,74 | 9,69 | 11 | 17,8 | 25,5 | 31 | 37,5 | 39 | 45 |
