Сборно-блочный котёл на биомассе типа SZL
С ростом общественного спроса на энергоресурсы ископаемое топливо, являющееся основным источником энергии, быстро сокращается. Поэтому поиск возобновляемого альтернативного источника энергии стал предметом всеобщего внимания общества. Биомасса является идеальным возобновляемым источником энергии, она имеет широкий спектр источников, ежегодно образуется большое количество промышленных, сельскохозяйственных и лесных отходов.
Описание
маркер
Котлы на биотопливе
С ростом общественного спроса на энергоресурсы ископаемое топливо, являющееся основным источником энергии, быстро сокращается. Поэтому поиск возобновляемого альтернативного источника энергии стал предметом всеобщего внимания общества. Биомасса является идеальным возобновляемым источником энергии, она имеет широкий спектр источников, ежегодно образуется большое количество промышленных, сельскохозяйственных и лесных отходов. В текущем мировом энергопотреблении потребление биомассы составляет 14% от общего мирового энергопотребления, уступая только нефти, углю и природному газу, занимая четвёртое место. В нашей стране, будь то стебли кукурузы и солома в северных районах или рисовая шелуха, багасса, кокосовая скорлупа и другие возобновляемые ресурсы на юге, они очень богаты; использование их в качестве замены или частичной замены угля не только приносит предприятиям щедрую экономическую отдачу, но и увеличивает доходы широких масс крестьян. С другой стороны, биомасса является чистым возобновляемым источником энергии, выбросы CO₂ близки к нулю, поэтому использование биомассы играет важную роль в защите окружающей среды, улучшении экологии и повышении экономической эффективности предприятий.
Прямое использование биотоплива в качестве топлива для котлов также является эффективным способом использования биомассы. В последние годы котлы на биомассе получили быстрое развитие во многих странах.
Сборно-блочный котёл на биомассе типа SZL
☆ Продукция, защищённая государственным патентом
☆ Крупный технический прорыв в проектировании продукции
☆ Передовой технический уровень в стране
☆ Серия продукции, типизированная по результатам испытаний энергоэффективности, проведённых Хэнаньским научно-исследовательским институтом безопасности котлов и сосудов под давлением
Топливом для данного типа котла являются формованное биотопливо, сыпучая биомасса или каменный уголь.
Требования к топливу: уголь должен соответствовать требованиям GB/T 18342-2001 «Технические условия на уголь для котлов с цепной колосниковой решёткой»; выход летучих веществ должен быть >20%; по гранулометрическому составу предпочтительно сжигать отсортированный уголь или уголь с малым содержанием мелочи; доля частиц менее 3 мм не должна превышать 30%, максимальный размер частиц не должен превышать 30 мм. Влажность формованного биотоплива: ≤15%, плотность: 800–1100 кг/м³; размер брикетов 32×32×(30–80) мм или размер стержней 30×(30–80) мм.
При сжигании сыпучей биомассы следует применять сборно-блочный котёл на биомассе нового типа SZL для сыпучего топлива; колосниковая решётка в зависимости от топлива применяется цепная или возвратно-поступательная.
Особенности конструкции
1. Топка котла выполнена в виде полностью водоохлаждаемой камеры сгорания. Левая и правая мембранные стенки продолжаются до верхней поверхности колосниковой решётки и вместе с передним и задним водоохлаждаемыми сводами образуют водоохлаждаемую топку, что увеличивает радиационную поверхность нагрева топки, повышает производительность котла и тепловой КПД котла.
2. Инновационная конструкция заднего свода. Из нижней части нижнего барабана выведены трубы к коллекторам с обеих сторон, образующие трубы заднего свода; это успешно решило техническую проблему, связанную с тем, что при компоновке водоохлаждаемого свода приходилось увеличивать высоту котла, что приводило к бесполезному расходу пространства котла.
3. Котёл в целом выполнен по низкоинерционной конструкции. Благодаря применению современной водоохлаждаемой закрытой камеры сгорания и удачной конструкции заднего свода котёл в целом стал более компактным, радиационная поверхность нагрева топки увеличилась более чем на 50%; одновременно за счёт использования облегчённой обмуровки тепловая инерция котла снижена на 70%, что обеспечивает не только высокую производительность котла и высокую эффективность сгорания, но и более гибкое регулирование нагрузки котла.
4. Корпус котла выполнен по полностью герметичной конструкции с мембранными водоохлаждаемыми экранами. Котёл обладает хорошей герметичностью, не пропускает воздух, что снижает потери тепла от рассеивания и потери тепла с уходящими газами, повышает тепловой КПД котла, а также улучшает условия труда в котельной.
5. Колосниковая решётка котла выполнена с контактным нижним уплотнением. Левый и правый коллекторы котла спроектированы как антикоксовые коллекторы, отменены боковые уплотнительные планки, что полностью устранило недостатки, связанные с заклиниванием решётки боковым уплотнением и неравномерным распределением воздуха для горения из-за присоса воздуха.
Технические особенности
Сборно-блочный котёл на биомассе нового типа SZL использует ряд новых технологий; по сравнению с отечественными котлами аналогичных параметров он обладает такими преимуществами, как компактная конструкция, надёжная работа, высокая производительность, быстрый подъём давления и высокий тепловой КПД; является первым в стране и обладает передовым отечественным уровнем.
1. Арочная конструкция свода топки выполнена с использованием новейших научно-технических достижений в области сводов топки, удостоенных Государственной премии второй степени за научно-технический прогресс Сианьского транспортного университета; за счёт арочной конструкции и сочетания высот выходов переднего и заднего сводов формируется чётко выраженный обратный α-образный газовый поток, обеспечивается высокая адаптируемость котла к различным видам угля.
2. Передний и задний своды котла выполнены в виде водоохлаждаемой «мокрой» арочной конструкции; трубы свода не только выполняют роль «рёбер» для усиления прочности переднего и заднего сводов, но и стабилизируют температуру свода, защищая его.
3. В котле применена конструкция с двусторонним подводом воздуха и независимыми воздушными камерами, что позволяет гибко регулировать расход и давление воздуха в каждой камере и обеспечивать эффективность горения.
4. Применено выдвижное шиберное устройство для очистки от золы. Шибер выполнен из жаропрочного чугуна с механически обработанной уплотнительной поверхностью, что эффективно предотвращает деформацию от вторичного горения и присос воздуха через решётку.
5. В котле применена облегчённая конструкция обмуровки с использованием лёгких теплоизоляционных материалов, что снижает теплопоглощение самой обмуровки; котёл обладает малой тепловой инерцией, топка быстро нагревается, пуск и останов котла происходят быстро.
6. При применении возвратно-поступательной колосниковой решётки в сборно-блочном котле на биомассе нового типа SZL для сыпучего топлива решётка и топливо имеют относительное движение, что подходит для сжигания сыпучей биомассы с повышенной влажностью и зольностью и пониженной теплотой сгорания.
Каталог продукции сборно-блочных котлов на биомассе серии SZL
Паровые котлы
| Модельный ряд продукции | ||
| SZL4-1.25 | SZL4-1.6 | SZL4-2.0 |
| SZL6-1.25 | SZL6-1.6 | SZL6-2.5 |
| SZL8-1.25 | SZL8-1.6 | SZL8-2.5 |
| SZL10-1.25 | SZL10-1.6 | SZL10-2.5 |
| SZL15-1.25 | SZL15-1.6 | SZL15-2.5 |
| SZL20-1.25 | SZL20-1.6 | SZL20-2.5 |
| SZL25-1.25 | SZL25-1.6 | SZL25-2.5 |
| SZL30-1.25 | SZL30-1.6 | SZL30-2.5 |
| SZL35-1.25 | SZL35-1.6 | SZL35-2.5 |
Водогрейные и паровые котлы
| Модельный ряд продукции | ||
| SZL2.8-1.0/95/70 | SZL2.8-1.0/115/70 | QXL7-1.25/115/70 |
| SZL4.2-1.0/95/70 | SZL4.2-1.0/115/70 | QXL14-1.25/130/70 |
| SZL5.6-1.0/95/70 | SZL5.6-1.0/115/70 | QXL14-1.0/95/70 |
| SZL7-1.0/95/70 | SZL7-1.0/115/70 | QXL18-1.0/95/70 |
| QXL10.5-1.0/95/70 | QXL10.5-1.0/115/70 | QXL18-1.25/130/70 |
| QXL21-1.25/130/70 | QXL21-1.6/130/70 | QXL24.5-1.6/130/70 |

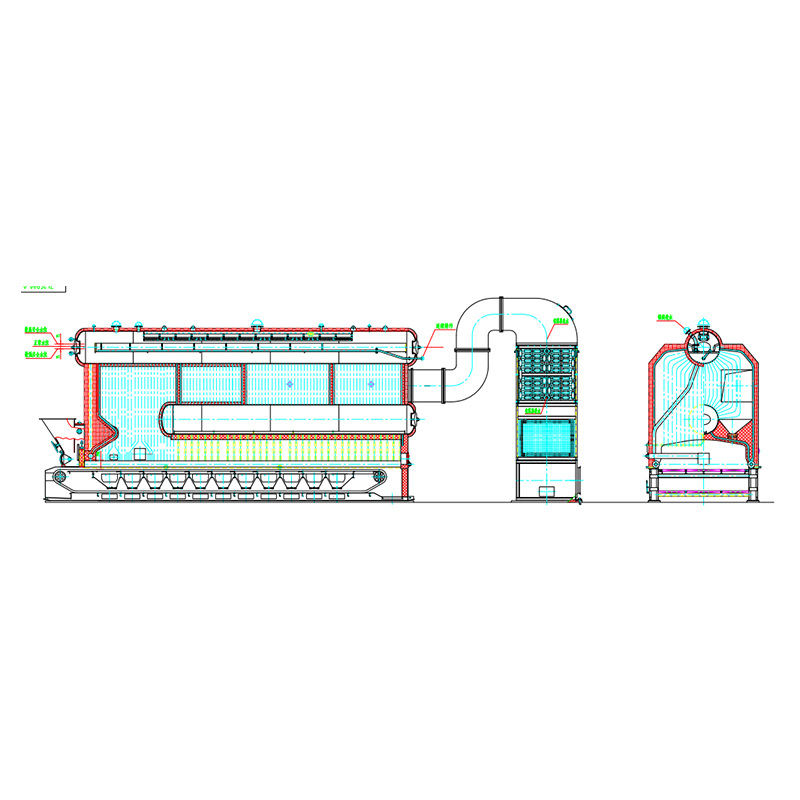

Схема сборно-блочного котла на биомассе нового типа SZL с водоохлаждаемым сводом и цепной колосниковой решёткой

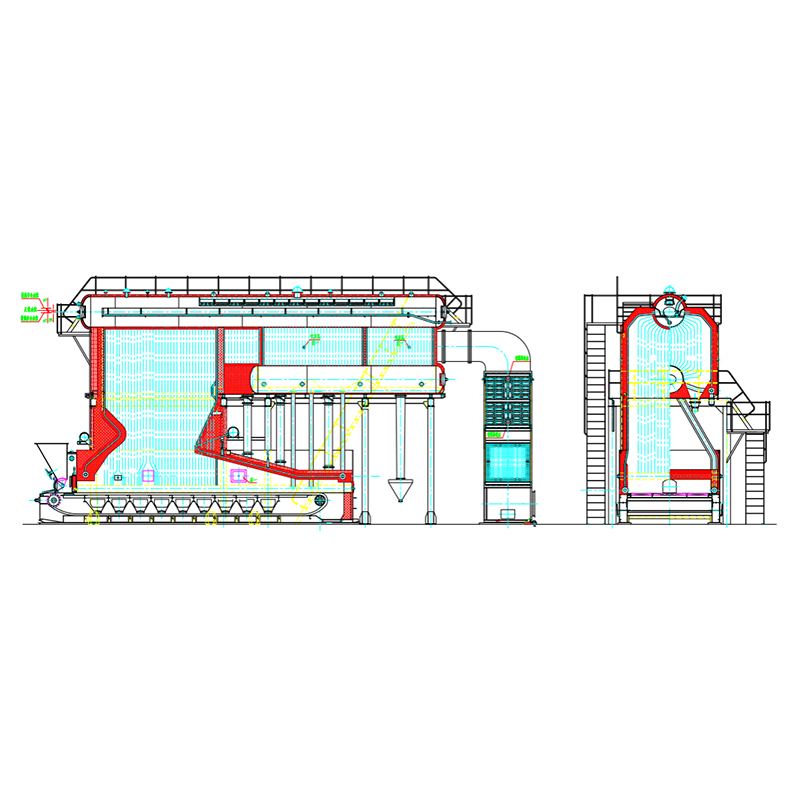

Схема полностью водоохлаждаемого герметичного сборно-блочного котла на биомассе нового типа SZL с цепной колосниковой решёткой
Схема котла на биомассе нового типа SZL с цепной колосниковой решёткой, поставляемого отдельными узлами

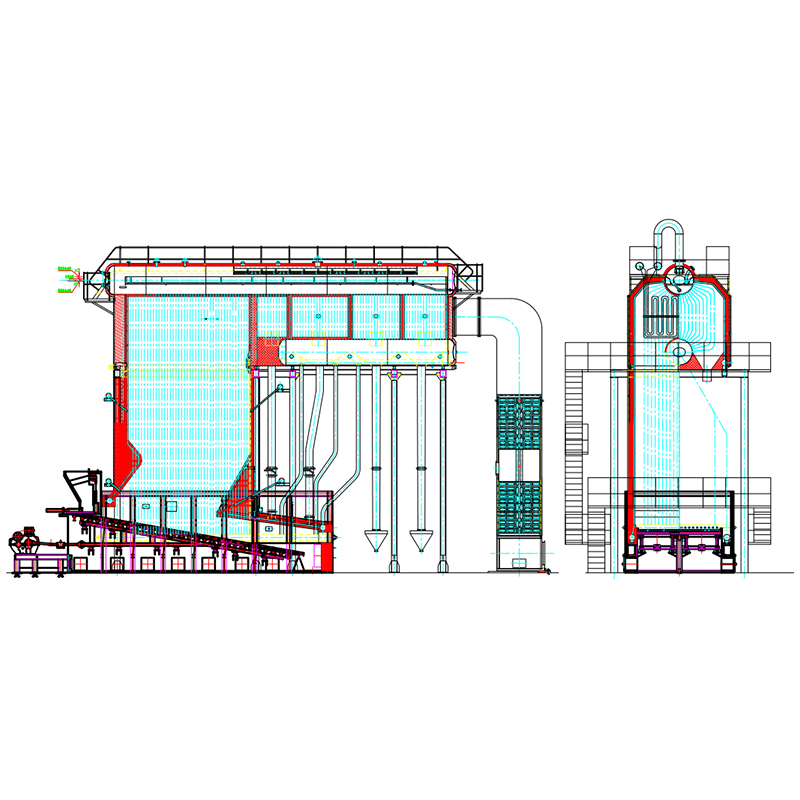

Схема котла на биомассе нового типа SZW с возвратно-поступательной колосниковой решёткой
Типовые примеры
