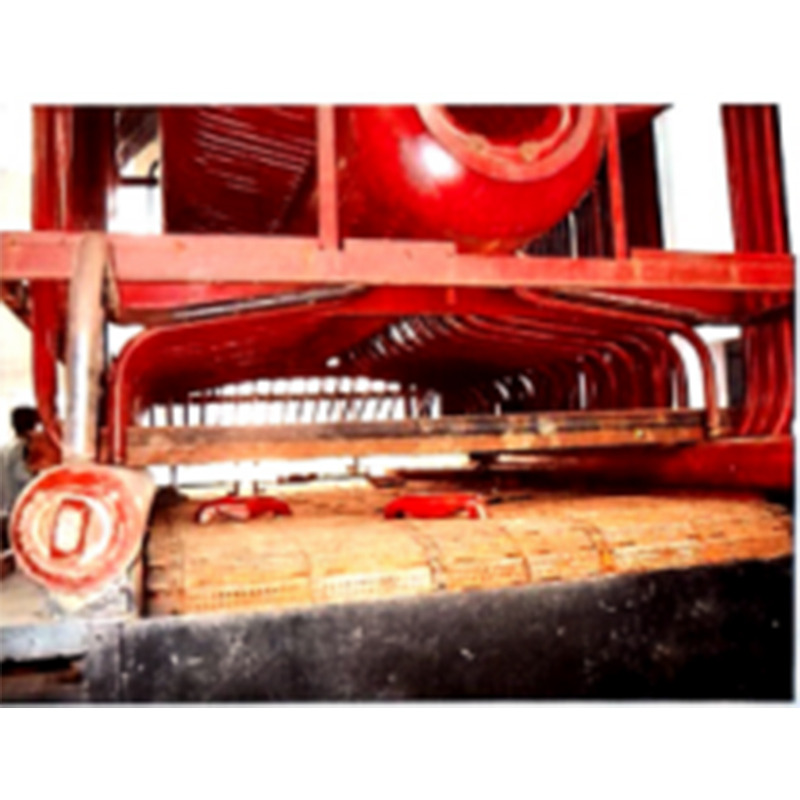

Котлы с цепной колосниковой решёткой
Серия полностью водоохлаждаемых герметичных сборных котлов с цепной колосниковой решёткой — это новый тип сборных котлов, совместно разработанный нашей компанией и Сианьским транспортным университетом.
Описание
маркер
Описание продукции
Серия полностью водоохлаждаемых герметичных сборных котлов с цепной колосниковой решёткой — это новый тип сборных котлов, совместно разработанный нашей компанией и Сианьским транспортным университетом. Данный котёл, основываясь на унаследованных зрелых технологиях современных отечественных сборных котлов с цепной колосниковой решёткой, достиг крупных технических прорывов в пяти областях: водоохлаждаемая топочная камера, конструкция заднего свода, общая низкоинерционная конструкция котла, полностью герметичная конструкция котла с мембранными экранами, контактное боковое уплотнение решётки.
Пять крупных технических прорывов
1. Топка котла выполнена в виде полностью водоохлаждаемой камеры сгорания. Левая и правая мембранные стенки продолжаются до верхней поверхности решётки, образуя вместе с передним и задним водоохлаждаемыми сводами водоохлаждаемую топку, что увеличивает радиационную поверхность нагрева топки, повышает производительность котла и его тепловой КПД.
2. Инновационная конструкция заднего свода. Из нижней части нижнего барабана выведены трубы к коллекторам с обеих сторон, образующие трубы заднего свода, что успешно решило техническую проблему, связанную с необходимостью увеличения высоты котла при размещении водоохлаждаемого свода, приводящей к бесполезному расходу пространства котла.
3. В целом котёл выполнен по низкоинерционной конструкции. Благодаря применению современной водоохлаждаемой закрытой камеры сгорания и удачной конструкции заднего свода, котёл в целом стал более компактным, радиационная поверхность нагрева топки увеличилась более чем на 50%; одновременно за счёт использования облегчённой кладки тепловая инерция котла снижена на 70%, что обеспечивает не только высокую производительность котла и высокую эффективность сгорания, но и более гибкое регулирование нагрузки котла.
4. Корпус котла выполнен по полностью герметичной конструкции с мембранными экранами. Котёл обладает хорошей герметичностью, не пропускает воздух, что снижает потери тепла от рассеивания и потери тепла с уходящими газами, повышает тепловой КПД котла, а также улучшает условия труда в котельной.
5. Решётка котла выполнена с контактным нижним уплотнением. Левый и правый коллекторы котла спроектированы как антикоксовые коллекторы, отменены боковые уплотнительные планки, что полностью устранило недостатки, связанные с заклиниванием решётки боковым уплотнением и неравномерным распределением воздуха для горения из-за присоса воздуха.
Блочный котёл типа DZL с цепной колосниковой решёткой
☆ Продукция, защищённая государственным патентом
☆ Крупный технический прорыв в проектировании продукции
☆ Передовой технический уровень в стране
☆ Серия, типизированная по результатам испытаний энергоэффективности, проведённых Хэнаньским научно-исследовательским институтом безопасности котлов и сосудов под давлением
Применяемые виды топлива: формованное биотопливо; каменный уголь; смешанное топливо из каменного угля и биомассы. Требования к топливу: уголь должен соответствовать требованиям GB/T 18342-2018 «Качество товарного угля. Уголь для цепных колосниковых решёток»; выход летучих веществ должен быть >20%; по гранулометрическому составу предпочтительно сжигать отсортированный уголь или уголь с малым содержанием мелочи; доля частиц менее 3 мм не должна превышать 30%, максимальный размер частиц не должен превышать 30 мм. Влажность формованного биотоплива: ≤15%, плотность: 800–1100 кг/м³; размер брикетов 32×32×(30–80) мм или размер стержней 30×(30–80) мм.
Блочный котёл типа DZL представляет собой однобарабанный котёл продольного расположения с цепной колосниковой решёткой. Пригоден для сжигания формованного биотоплива, а также может работать на чистом угле или на смеси угля и формованного биотоплива. В хвостовой части имеется экономайзер. Выводимые зола и шлак могут непосредственно использоваться в качестве сельскохозяйственного удобрения; котёл является высокоэффективной, энергосберегающей и экологически чистой продукцией. Оснащён дутьевыми и дымососными вентиляторами для механической вентиляции, а также шнековым шлакоудаляющим механизмом для механического шлакоудаления; контрольно-измерительные приборы и приборы мониторинга укомплектованы полностью, работа котла безопасна и надёжна.
Данная продукция обладает следующими особенностями
Новое контактное водоохлаждаемое боковое уплотнение обеспечивает долговечность бокового уплотнения!
1. Передний и задний своды котла выполнены с применением патентованной технологии: водоохлаждаемая арочная конструкция топки с поперечными водоохлаждаемыми трубами, выполненная цельноформованной. Увеличена поверхность нагрева; конструкция одновременно выполняет функцию теплоизолирующего свода и обладает долговечностью водоохлаждаемого свода; по сравнению с сухой кирпичной кладкой свод топки отличается повышенной долговечностью.
2. В котле применена новая конструкция контактного водоохлаждаемого бокового уплотнения. Конструкция современная и рациональная, исключены традиционные боковые уплотнительные чугунные планки, предотвращены недостатки, связанные с заклиниванием решётки боковым уплотнением и выгоранием бокового уплотнения из-за присоса воздуха.
3. Арочная конструкция выполнена на основе новейших научно-технических достижений по типу котла, удостоенному Сианьским транспортным университетом Государственной премии второй степени за научно-технический прогресс; задний свод низкий и длинный, что способствует сжиганию биотоплива и обеспечивает высокую адаптируемость к различным видам угля.
4. Устройство боковых газоходов с обеих сторон обеспечивает беспрепятственный проход дымовых газов сзади в дымовой короб, снижает температуру дымовых газов у трубной решётки в высокотемпературной зоне, предотвращает растрескивание трубной решётки и разрыв труб.
5. В барабане котла применены одноходовые винтовые дымогарные трубы. Это интенсифицирует теплообмен, а также используется способность дымовых газов к самоочистке внутри винтовых дымогарных труб, что предотвращает отложение золы в дымогарных трубах.
6. В котле применена новая регулирующая воздух конструкция с кривошипом и винтовым механизмом. Регулирование гибкое, распределение воздуха равномерное.
7. Применено выдвижное шиберное устройство для очистки от золы; шибер выполнен из жаропрочного чугуна с механически обработанной уплотнительной поверхностью, что эффективно предотвращает деформацию от вторичного горения и присос воздуха через решётку.
Схема котла типа DZL с цепной колосниковой решёткой:
Технические преимущества сборно-блочного котла типа SZL
1. Арочная конструкция свода топки выполнена с использованием новейших научно-технических достижений в области сводов топки, удостоенных Государственной премии второй степени за научно-технический прогресс Сианьского транспортного университета; за счёт арочной конструкции и сочетания высот выходов переднего и заднего сводов формируется чётко выраженный обратный α-образный газовый поток, обеспечивается высокая адаптируемость котла к различным видам угля.
2. Передний и задний своды котла выполнены в виде водоохлаждаемой «мокрой» арочной конструкции; трубы свода не только выполняют роль «рёбер» для усиления прочности переднего и заднего сводов, но и стабилизируют температуру свода, защищая его.
3. В котле применена конструкция с двусторонним подводом воздуха и независимыми воздушными камерами, что позволяет гибко регулировать расход и давление воздуха в каждой камере и обеспечивать эффективность горения.
4. Применено выдвижное шиберное устройство для очистки от золы. Шибер выполнен из жаропрочного чугуна с механически обработанной уплотнительной поверхностью, что эффективно предотвращает деформацию от вторичного горения и присос воздуха через решётку.
5. Задний вал решётки котла выполнен на подшипниках качения, что исключает недостаток подшипников скольжения, склонных к перегреву и заклиниванию вала.
6. Нижние направляющие решётки котла выполнены из облегчённых двутавровых рельсов, износостойких и не подверженных деформации. Повышена надёжность работы решётки.
7. Увеличена длина решётки: по сравнению с аналогичными отечественными моделями она длиннее на 500–1000 мм, что продлевает время горения угля, снижает содержание углерода в шлаке и повышает тепловой КПД котла.
8. В котле применена облегчённая конструкция обмуровки с использованием лёгких теплоизоляционных материалов, что снижает теплопоглощение самой обмуровки; котёл обладает малой тепловой инерцией, топка быстро нагревается, пуск и останов котла происходят быстро.
Именно благодаря применению вышеуказанных новых технологий новая серия полностью водоохлаждаемых герметичных сборно-блочных котлов с цепной колосниковой решёткой типа SZL по сравнению с отечественными котлами с аналогичными параметрами обладает такими преимуществами, как компактная конструкция, надёжная работа, высокая производительность, быстрый подъём давления и высокий тепловой КПД; данная серия впервые создана в стране и обладает передовым отечественным уровнем.
Конструктивная схема нового сборно-блочного герметичного котла типа SZL с полностью водоохлаждаемым сводом
Конструктивная схема нового герметичного сборно-блочного котла типа SZL с водоохлаждаемым сводом
Таблица параметров парового котла типа SZL с цепной колосниковой решёткой
| Наименование | Ед. изм. | Тип котла и параметры | ||||||
| SZL4-1.25-AⅡ.P | SZL6-1.25-AⅡ.P | SZL8-1.25-AⅡ.P | SZL10-1.25-AⅡ.P | SZL15-1.25-AⅡ.P | SZL20-1.25-AⅡ.P | SZL25-1.25-AⅡ.P | ||
| SZL4-1.6-AⅡ.P | SZL6-1.6-AⅡ.P | SZL8-1.6-AⅡ.P | SZL10-1.6-AⅡ.P | SZL15-1.6-AⅡ.P | SZL20-1.6-AⅡ.P | SZL25-1.6-AⅡ.P | ||
| SZL4-2.5-AⅡ.P | SZL6-2.5-AⅡ.P | SZL8-2.5-AⅡ.P | SZL10-2.5-AⅡ.P | SZL15-2.5-AⅡ.P | SZL20-2.5-AⅡ.P | SZL25-2.5-AⅡ.P | ||
| Номинальная паропроизводительность | т/ч | 4 | 6 | 8 | 10 | 15 | 20 | 25 |
| Номинальное рабочее давление | МПа | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 | 1,25/1,6/2,5 |
| Температура питательной воды | °C | 20 | 20 | 20 | 60 | 105 | 105 | 105 |
| Температура пара | °C | 194/204/226 | 194/204/226 | 194/204/226 | 194/204/226 | 194/204/226 | 194/204/226 | 194/204/226 |
| Площадь поверхности нагрева котла | м² | 96,5 | 141,7 | 177 | 228 | 311 | 727 | 920 |
| Площадь колосниковой решётки | м² | 5,5 | 7,66 | 10,4 | 11,8 | 17,7 | 20,8 | 25,8 |
| Проектное топливо | - | Каменный уголь II категории, тощий уголь | ||||||
| Способ сжигания | - | Цепная колосниковая решётка | ||||||
| Транспортные габариты крупногабаритного блока котла | мм | 7600×2900×3500 | 6290×2720×3530 | 7144×3316×3524 | 7850×3280×3520 | 9583×3360×3526 | 11600×3280×3520 | 11700×3670×3520 |
| Транспортная масса крупногабаритного блока котла | т | 36.6 | 30 | 33 | 35 | 40 | 45 | 50 |
Таблица параметров водогрейного котла типа SZL с цепной колосниковой решёткой
| Наименование | Ед. изм. | SZL2.8-1.0/95/70-AII.P | SZL4.2-1.0/95/70-AII.P | SZL5.6-1.0/95/70-AII.P | SZL7-1.0/95/70-AII.P | QXL10.5-1.0/95/70-AII.P | QXL14-1.0/95/70-AII.P | QXL17.5-1.0/95/70-AII.P |
| SZL2.8-1.0/115/70-AII.P | SZL4.2-1.0/115/70-AII.P | SZL5.6-1.0/115/70-AII.P | SZL7-1.0/115/70-AII.P | QXL10.5-1.0/115/70-AII.P | QXL14-1.25/115/70-AII.P | QXL17.5-1.25/115/70-AII.P | ||
| Номинальная тепловая мощность | МВт | 2,8 | 4,2 | 5,6 | 7 | 10,5 | 14 | 17,5 |
| Номинальное рабочее давление | МПа | 1 | 1 | 1 | 1 | 1 | 1,0/1,25 | 1,0/1,25 |
| Температура питательной воды | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Температура воды на выходе | °C | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 |
| Площадь поверхности нагрева | м² | 96,5 | 141,7 | 177 | 228 | 311 | 727 | 920 |
| Площадь колосниковой решётки | м² | 5,5 | 7,66 | 10,4 | 11,8 | 17,7 | 20,8 | 25,8 |
| Проектное топливо | — | Каменный уголь II категории, тощий уголь | ||||||
| Способ сжигания | — | Цепная колосниковая решётка | ||||||
| Транспортные габариты крупногабаритного блока котла | мм | 7600×2900×3500 | 6290×2720×3530 | 7144×3316×3524 | 7850×3280×3520 | 9583×3360×3526 | 11600×3280×3520 | 11700×3670×3520 |
| Транспортная масса крупногабаритного блока котла | т | 36,6 | 30 | 33 | 35 | 40 | 45 | 50 |
Таблица параметров основного вспомогательного оборудования котла типа SZL с цепной колосниковой решёткой
| Тип котла | Дутьевой вентилятор | Дымосос | Коробка регулирования скорости | |||||
| Модель | Расход, м³/ч | Давление, Па | Модель | Расход, м³/ч | Давление, Па | Модель | Мощность, кВт | |
| SZL4-1.25-AⅡ.P | G6-45-11№6.3 5,5 кВт |
6089 | 1530 | Y10-21№9D 22 кВт |
14642 | 3315 | ZJ4WE | 0,55 кВт |
| SZL4-1.6-AⅡ.P | ||||||||
| SZL4-2.5-AⅡ.P | ||||||||
| SZL2.8-1.0/95/70-AⅡ.P | ||||||||
| SZL2.8-1.0/115/70-AⅡ.P | ||||||||
| SZL6-1.25-AⅡ.P | G5-50-6.5A 5,5 кВт |
8470 | 1671 | Y9-19-11.5C 37 кВт |
18021 | 4346 | ZJ6WE-1 | 0,55 кВт |
| SZL6-1.6-AⅡ.P | ||||||||
| SZL6-2.5-AⅡ.P | ||||||||
| SZL4.2-1.0/95/70-AⅡ.P | ||||||||
| SZL4.2-1.0/115/70-AⅡ.P | ||||||||
| SZL8-1.25-AⅡ.P | G5-50-12№8D 22 кВт |
11800-24800 | 2800-1975 | Y7-36№10C 55 кВт |
19542-35420 | 4109-3841 | ZJ10WD-1 | 0,75 кВт |
| SZL8-1.6-AⅡ.P | ||||||||
| SZL8-2.5-AⅡ.P | ||||||||
| SZL5.6-1.0/95/70-AⅡ.P | ||||||||
| SZL5.6-1.0/115/70-AⅡ.P | ||||||||
| SZL10-1.25-AⅡ.P | G5-50-№8.4D 22 кВт |
11800-24800 | 2800-1975 | Y7-36№10C 55 кВт |
19542-35420 | 4109-3841 | ZJ10WD-1 | 0,75 кВт |
| SZL10-1.6-AⅡ.P | ||||||||
| SZL10-2.5-AⅡ.P | ||||||||
| SZL7-1.0/95/70-AⅡ.P | ||||||||
| SZL7-1.0/115/70-AⅡ.P | ||||||||
| SZL15-1.25-AⅡ.P | G6-41-11№17A 30 кВт |
20645 | 2781 | Y6-41-11№17D 75 кВт |
37753 | 4409 | ZJ15W | 1,1 кВт |
| SZL15-1.6-AⅡ.P | ||||||||
| SZL15-2.5-AⅡ.P | ||||||||
| QXL10.5-1.0/115/70-AⅡ.P | ||||||||
| QXL10.5-1.0/95/70-AⅡ.P | ||||||||
| SZL20-1.25-AⅡ.P | G4-73-11№10D 55 кВт |
33926 | 3251 | Y5-47-12.4D 90 кВт |
55680 | 3687 | ZJ20WA-1 | 1,5 кВт |
| SZL20-1.6-AⅡ.P | ||||||||
| SZL20-2.5-AⅡ.P | ||||||||
| QXL14-1.0/95/70-AⅡ.P | ||||||||
| QXL14-1.0/115/70-AⅡ.P | ||||||||
