Описание продукции
Газовые котлы ООО Чжэнчжоу Чжундин Газомазутные Котлы — эксперт по низкоэмиссионным и сверхнизкоэмиссионным котлам
Серии газовых котлов
Серия WNS трёхходовых конденсационных энергосберегающих котлов на газообразном топливе
Серия WNS трёхходовых энергосберегающих котлов на газообразном топливе
Шесть крупных технических прорывов
1. Успешно объединены передовая технология утилизации остаточного тепла и технология глубокого охлаждения дымовых газов, которыми обладает ООО Чжэнчжоу Чжундин Газомазутные Котлы, с утилизацией отходящего тепла дымовых газов газовых котлов, включая пять основных направлений проектирования: оптимальное распределение тепловой энергии дымовых газов, низкотемпературная коррозия хвостовых поверхностей нагрева, высокоэффективная теплопередача, низкое сопротивление и противодавление, низкая тепловая инерция; это напрямую выводит газовые котлы Чжундин на передовой уровень котлостроительной отрасли.
2. С учётом характеристик дымовых газов газовых котлов тепловая энергия дымовых газов разделяется на высокопотенциальную и низкопотенциальную теплоту, осуществляется раздельная утилизация путём интеграции энергии в топке и циркуляции энергии вне котла.
3. На передовом отечественном уровне применена технология трёхходовых конденсационных энергосберегающих газовых котлов серии WNS; преимущество в энергосбережении по сравнению с традиционными двухходовыми конденсационными котлами становится ещё более выраженным.
4. Применена конструкция с низкой тепловой инерцией и низким противодавлением; котёл быстро пускается и останавливается, быстро поднимает давление. Это в большей степени отражает такие особенности газовых котлов, как высокая стоимость топлива, компактная конструкция, отсутствие дымососа и специального дутьевого вентилятора, сжигание под избыточным давлением.
5. Котёл выполнен по безобслуживаемой, полностью автоматической схеме управления. На основе государственных стандартов безопасности добавлены многоуровневые системы защиты: защита от аварийно низкого уровня воды и защита от превышения температуры дымовых газов. Эксплуатация котла безопасна и надёжна (приглашаем подключиться к полностью интеллектуальной облачной системе дистанционного управления ООО Чжэнчжоу Чжундин Газомазутные Котлы).
6. Применена технология проектирования газовых котлов с низким и сверхнизким выбросом NOx; котёл становится ещё более энергосберегающим и экологичным.
Три главные технологии сверхнизкого выброса NOx
1. Сверхнизкоэмиссионные горелки отечественного и зарубежного производства
2. Проектирование топки сверхувеличенного объёма
3. Технология рециркуляции дымовых газов

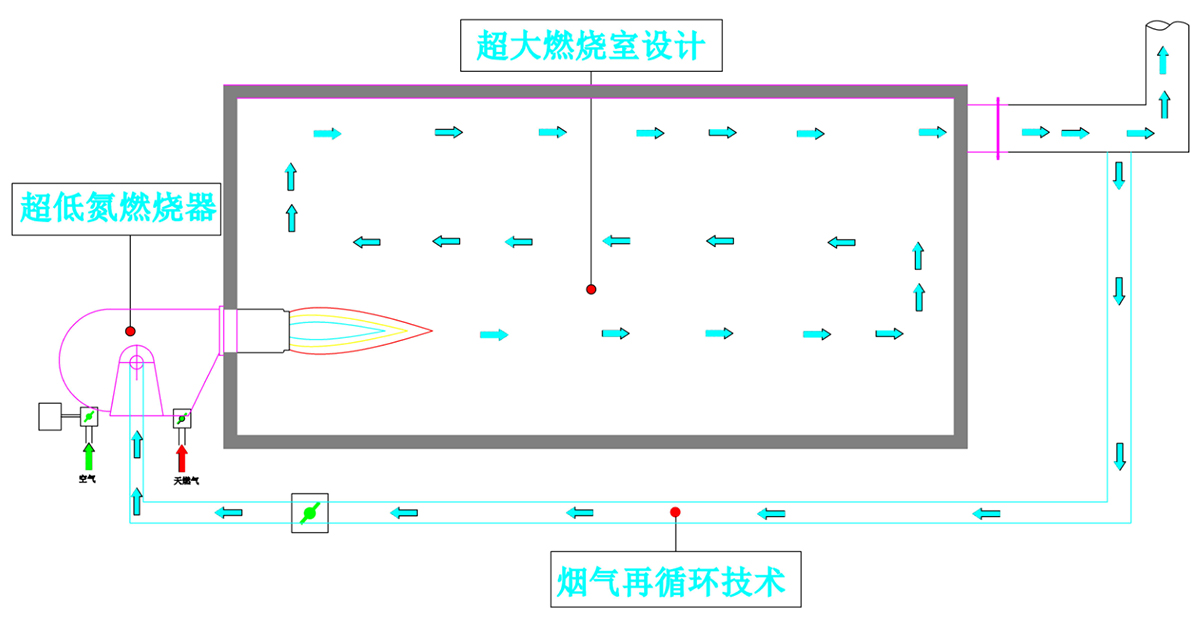

Схема горения котла со сверхнизким выбросом NOx
Серия WNS трёхходовых конденсационных энергосберегающих котлов на жидком и газообразном топливе
Полностью автоматические котлы на газообразном топливе серий WNS и CWNS, совместно разработанные и спроектированные нашей компанией и Сианьским транспортным университетом, имеют популярную в международной практике горизонтальную трёхходовую конструкцию; с использованием программного обеспечения для проектирования котлов на жидком и газообразном топливе, защищённого государственным патентом на изобретение Сианьского транспортного университета, была проведена повторная оптимизация проектирования котлов на газообразном топливе ООО Чжэнчжоу Чжундин Газомазутные Котлы; конструкция камеры сгорания и компоновка поверхностей нагрева стали более рациональными, тепловой КПД повышен более чем на 5%, технический уровень котлов находится на передовом отечественном уровне.
Основные эксплуатационные характеристики
Паровые котлы серии WNS на жидком (газообразном) топливе
1. Котёл данного типа имеет популярную в международной практике трёхходовую конструкцию; камера сгорания выполнена с увеличенным объёмом, что обеспечивает более полное сгорание;
2. Применена современная конструкция волнистой жаротрубной камеры, которая увеличивает площадь поверхности нагрева и обеспечивает свободное температурное расширение жаротрубной камеры при нагреве;
3. Дымогарные трубы выполнены с винтовой структурой, что интенсифицирует теплообмен;
4. Котёл выполнен по конструкции с мокрым задним днищем, все стыковые сварные швы — с отбортовкой кромок, высокая надёжность, низкие затраты на ремонт;
5. Предусмотрены различные защитные функции: от превышения температуры, превышения давления, недостатка воды, обнаружения утечек, погасания факела и др.; работа котла безопасна и надёжна;
6. Передняя и задняя дымовые коробки выполнены цельными, на дымовой коробке имеются двустворчатые дверцы; такая конструкция обладает целостностью, красивым и презентабельным видом, лёгкостью открывания при ремонте;
7. Применены новые двухступенчатые экономайзер и конденсатор с винтовыми рёбрами из стали ND, что увеличивает площадь поверхности нагрева, уменьшает объём экономайзера и делает его конструкцию компактной;
8. Двухступенчатые экономайзеры последовательно соединены при атмосферном давлении, что снижает водную коррозию, продлевает срок службы, снижает электропотребление; при коррозионном повреждении корпуса экономайзера его замена удобна;
9. Котёл данной модели имеет высокий тепловой КПД, стабильную производительность и высокую адаптивность к нагрузке;
10. Применена блочная конструкция, что позволяет эффективно сократить срок монтажа.
Таблица параметров трёхходовых конденсационных энергосберегающих паровых котлов серии WNS на жидком и газообразном топливе
| Модель Ед. изм. Параметр |
Ед. изм. | WNS1 | WNS1.5 | WNS2 | WNS3 | WNS4 | WNS6 | WNS8 | WNS10 | WNS12 | WNS15 | WNS20 |
| Номинальная паропроизводительность | т/ч | 1 | 1,5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 |
| Номинальное давление пара | МПа | (0,7)(1,0)1,25(1,6) | ||||||||||
| Номинальная температура пара | °C | (170)(184)194(204) | ||||||||||
| Температура питательной воды | °C | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 104 | 104 | 104 |
| Проектный тепловой КПД | % | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 |
| Применяемое топливо | — | Природный газ, биогаз, коксовый газ, лёгкое топливо, метанол, биодизель и др. | ||||||||||
| Способ регулирования топлива | — | Полностью автоматическое регулирование | ||||||||||
| Пробное топливо | — | Природный газ / лёгкое топливо | ||||||||||
| Расход топлива — природный газ | м³/ч | 70,9 | 106,3 | 141,7 | 212,6 | 283,2 | 424,8 | 566,4 | 707,2 | 850,8 | 1059,8 | 1410,2 |
| Расход топлива — лёгкое топливо | кг/ч | 63,2 | 94,8 | 126,4 | 189,6 | 252,5 | 378,8 | 505,2 | 630,7 | 758,4 | 945,2 | 1257,5 |
| Электропитание | — | 380V/50Hz | ||||||||||
| Максимальная транспортная масса | кг | 4435 | 5480 | 6810 | 8460 | 10250 | 13685 | 16985 | 21030 | 23320 | 29360 | 41570 |
| Максимальные транспортные габариты | мм | 3650*1700*2000 | 3700*1880*2030 | 4200*1900*2130 | 4620*1930*2320 | 4740*2250*2600 | 5750*2380*2650 | 5980*2500*2880 | 6620*2640*3250 | 7680*3230*3650 | 7800*3230*3650 | 9300*3330*3850 |
Таблица параметров трёхходовых конденсационных энергосберегающих водогрейных котлов серии WNS на газообразном топливе
| Модель Ед. изм. Параметр |
Ед. изм. | WNS0.7-0.8/ 95/70-Y.Q |
WNS1.05-0.8/ 95/70-Y.Q |
WNS1.4-1.0/ 95/70-Y.Q |
WNS1.75-1.0/ 95/70-Y.Q |
WNS2.1-1.0/ 95/70-Y.Q |
WNS2.8-1.0/ 95/70-Y.Q |
WNS4.2-1.0/ 95/70-Y.Q |
WNS5.6-1.0/ 95/70-Y.Q |
WNS5.6-1.25/ 115/70-Y.Q |
WNS7.0-1.0/ 95/70-Y.Q |
WNS7.0-1.25 115/70-Y.Q |
WNS14.0-1.0 115/70-Y.Q |
| Номинальная тепловая мощность | МВт | 0,7 | 1,05 | 1,4 | 1,75 | 2,1 | 2,8 | 4,2 | 5,6 | 5,6 | 7 | 7 | 14 |
| Номинальное рабочее давление | МПа | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1 | 1,25 | 1 | 1,25 | 1 |
| Номинальная температура подающей / обратной воды | °C | 95/70 | 95/70 | 95/70 | 95/70 | 95/70 | 95/70 | 95/70 | 95/70 | 115/70 | 95/70 | 115/70 | 115/70 |
| Тепловой КПД | % | 91,2 | 91,6 | 91,6 | 91,3 | 92,6 | 92,3 | 92,6 | 92,8 | 92,6 | 92,6 | 92,6 | ＞98 |
| Максимальные габаритные размеры | мм | 4700*1500*1770 | 4980*1760*2100 | 5230*1800*2300 | 5330*1800*2300 | 5400*2000*2400 | 5780*2100*2600 | 7260*2400*2750 | 7350*2945*4280 | 7350*2945*4280 | 7350*2945*4280 | 7350*2945*4280 | |
| Максимальные транспортные габариты | мм | 3574*1355*1570 | 3734*1560*1820 | 3980*1650*1968 | 3980*1650*1968 | 4080*1817*2099 | 4274*1959*2272 | 5500*2400*2680 | 6650*2596*3098 | 6650*2596*3098 | 6650*2596*3096 | 6650*2596*3096 | 7770*3700*3900 |
| Расход топлива — дизельное топливо | кг/ч | 64,5 | 96,3 | 128,4 | 161,1 | 190,6 | 254,9 | 381,1 | 507,1 | 508,4 | 633,9 | 635,2 | |
| Расход топлива — природный газ | м³/ч | 73,1 | 109,2 | 145,6 | 182,5 | 216 | 288,9 | 432 | 574,7 | 576 | 718,4 | 719,9 | 1440 |
| Расход топлива — сжиженный газ | м³/ч | 29,9 | 44,7 | 59,5 | 74,7 | 88,4 | 118,2 | 176,7 | 235,1 | 235,6 | 293,9 | 294,9 | |
| Расход топлива — городской газ | м³/ч | 164,5 | 245,6 | 327,5 | 410,7 | 486 | 650,1 | 971,9 | 1293,1 | 1295,9 | 1616,4 | 1619,9 | |
| Применяемое топливо | — | Природный газ, биогаз, коксовый газ, лёгкое топливо, метанол, биодизель и др. | |||||||||||
